Camera Analog là một trong những giải pháp giám sát hình ảnh phổ biến hiện nay, đặc biệt trong các hệ thống có yêu cầu đơn giản, chi phí thấp. Mặc dù không còn là công nghệ tiên tiến nhất so với dòng camera IP, nhưng camera Analog vẫn giữ vai trò quan trọng trong nhiều mô hình triển khai an ninh hiện nay. Bài viết dưới đây sẽ trình bày chi tiết về đặc điểm, cấu tạo hệ thống và phân tích ưu nhược điểm của dòng camera giám sát này dưới góc nhìn kỹ thuật.
1. Khái niệm Camera Analog
Camera Analog là thiết bị ghi hình sử dụng cảm biến CCD (Charge Coupled Device) để thu nhận ánh sáng, sau đó chuyển đổi tín hiệu hình ảnh thành dạng tín hiệu Analog (tương tự). Tín hiệu này sẽ được truyền qua cáp đồng trục đến thiết bị xử lý trung gian – thường là đầu ghi hình DVR – để số hóa, lưu trữ và phát lại.
Camera Analog không xử lý hình ảnh trực tiếp trên thiết bị mà phụ thuộc vào hệ thống ngoại vi để mã hóa và lưu trữ, khác biệt rõ rệt so với các hệ thống camera IP có tích hợp bộ xử lý nội tại.

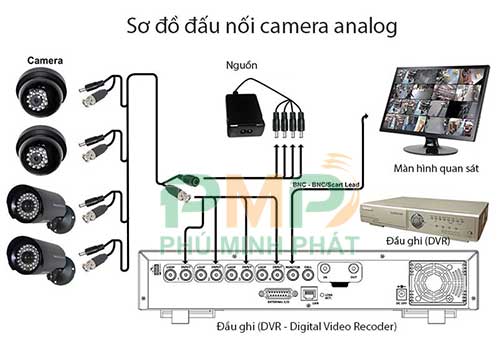

2. Cấu hình hệ thống camera Analog
Một hệ thống camera Analog tiêu chuẩn bao gồm các thành phần kỹ thuật sau:
2.1 Camera Analog
-
Thành phần chính: Cảm biến hình ảnh CCD, ống kính quang học, bộ vi xử lý đơn giản, vỏ bảo vệ và mạch cấp nguồn.
-
Chức năng: Ghi nhận hình ảnh và xuất tín hiệu Analog (video composite).
-
Đặc điểm: Không hỗ trợ IP, không có khả năng cấu hình từ xa.
2.2 Bộ chuyển đổi nguồn (Adaptor)
-
Chức năng: Biến đổi dòng điện xoay chiều 220V thành dòng điện một chiều 12V DC để cấp nguồn cho camera.
-
Yêu cầu kỹ thuật: Dòng ra ổn định, công suất phù hợp với số lượng camera sử dụng.

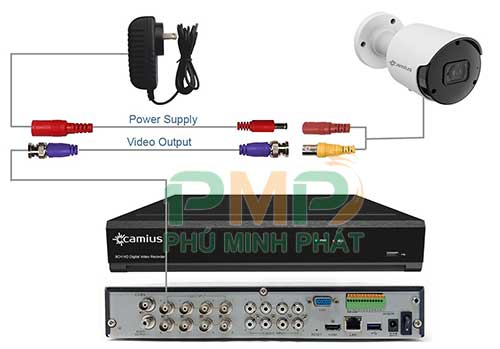

2.3 Thiết bị ghi hình kỹ thuật số (DVR)
-
Chức năng: Thu nhận tín hiệu từ camera, số hóa, nén (theo chuẩn H.264 hoặc H.265) và lưu trữ dữ liệu. (Xem thêm: Camera có thể lưu trữ dữ liệu trong bao lâu?)
-
Cổng kết nối:
-
Video Input: Cổng BNC nhận tín hiệu từ camera.
-
Video Output: HDMI/VGA cho xuất hình ảnh ra màn hình.
-
Audio Input/Output: Thu/phát tín hiệu âm thanh nếu có micro tích hợp.
-
LAN (RJ45): Kết nối mạng để truyền dữ liệu hoặc quan sát từ xa.
-
2.4 Ổ cứng lưu trữ (HDD)
-
Chức năng: Ghi lại và lưu trữ toàn bộ dữ liệu hình ảnh từ DVR.
-
Yêu cầu: Nên sử dụng ổ cứng chuyên dụng cho giám sát (Surveillance HDD) để đảm bảo độ bền và hiệu suất cao. (Tìm hiểu thêm: Cách chọn ổ cứng phù hợp)
2.5 Cáp nguồn
-
Chức năng: Dẫn điện từ adaptor đến camera.
-
Lưu ý: Cần tính toán độ dài và tiết diện dây phù hợp để tránh sụt áp.
2.6 Cáp tín hiệu
-
Chức năng: Truyền tín hiệu video từ camera về DVR. Thông thường sử dụng cáp đồng trục (RG59 hoặc RG6).
-
Tùy chọn: Có thể sử dụng loại cáp liền nguồn để tích hợp cả đường điện và tín hiệu trong cùng một sợi dây.

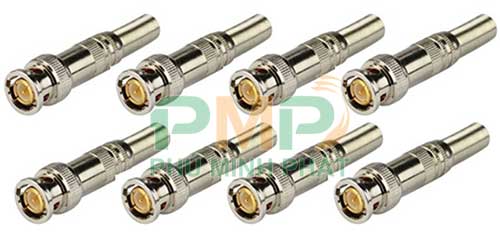

2.7 Jack kết nối
-
BNC: Dùng để kết nối dây đồng trục với đầu ghi và camera.
-
RJ45: Sử dụng khi cần kết nối mạng LAN hoặc Internet cho DVR.
2.8 Cáp mạng LAN
-
Chức năng: Kết nối DVR với router hoặc modem, hỗ trợ quan sát và quản lý từ xa qua điện thoại, máy tính bảng hoặc PC.
3. Ưu điểm và hạn chế của hệ thống camera Analog
Ưu điểm
-
Chất lượng hình ảnh ổn định: Dù không đạt độ phân giải cao như IP camera, nhưng cảm biến CCD mang lại khả năng ghi hình tốt trong điều kiện ánh sáng yếu.
-
Băng thông không giới hạn: Vì không truyền dữ liệu qua mạng nên không bị phụ thuộc vào chất lượng kết nối Internet. (Xem thêm: Camera có cần kết nối Internet không?)
-
Miễn nhiễm với virus/mã độc: Không có địa chỉ IP nên không thể bị tấn công từ xa qua mạng.
-
Bảo trì đơn giản: Không yêu cầu cấu hình phần mềm, không cần kỹ năng IT chuyên sâu.
-
Chi phí thấp: Chi phí lắp đặt và thiết bị đầu tư ban đầu tương đối thấp, phù hợp với hộ gia đình, cửa hàng nhỏ.
Nhược điểm
-
Chất lượng hình ảnh giới hạn: Độ phân giải tối đa chỉ đạt khoảng 960H hoặc HD 720p/1080p trong các dòng mới.
-
Triển khai cáp phức tạp: Hệ thống yêu cầu đi dây nhiều hơn, khó mở rộng về sau.
-
Bảo mật vật lý dễ bị tổn thương: Kẻ gian có thể can thiệp vật lý vào cáp truyền để đánh cắp hoặc gián đoạn tín hiệu.
-
Khả năng tương thích hạn chế: Không linh hoạt như hệ thống IP, khó tích hợp với các nền tảng phần mềm quản lý hiện đại.
4. Kết luận
Camera Analog vẫn là lựa chọn phù hợp trong nhiều mô hình giám sát quy mô nhỏ, nơi yêu cầu kỹ thuật không quá cao và ưu tiên chi phí thấp. Với hệ thống cấu thành đơn giản, khả năng hoạt động độc lập và bảo trì dễ dàng, dòng camera này vẫn giữ được vị thế nhất định trong thị trường camera an ninh. Tuy nhiên, nếu cần độ phân giải cao, tính năng thông minh và khả năng mở rộng linh hoạt, người dùng nên cân nhắc các giải pháp IP camera hiện đại hơn.
