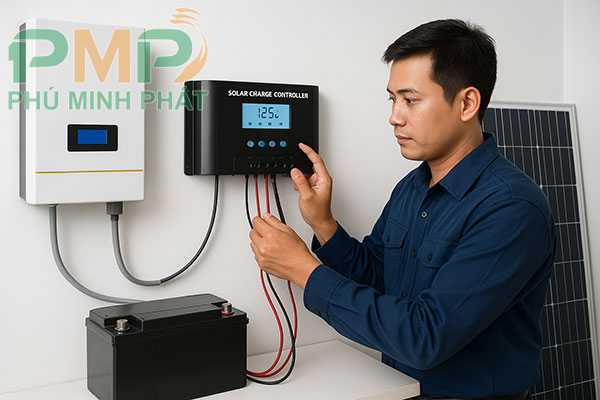

1. Giới thiệu về bộ điều khiển sạc năng lượng mặt trời
Trong một hệ thống điện năng lượng mặt trời độc lập, bộ điều khiển sạc (Solar Charge Controller) đóng vai trò cực kỳ quan trọng. Đây là “bộ não” điều phối dòng điện từ tấm pin mặt trời (solar panel) đến ắc quy lưu trữ và thiết bị tải sử dụng.
Chức năng chính của bộ điều khiển là điều chỉnh điện áp và dòng điện sạc, đảm bảo ắc quy được nạp đầy đúng cách, tránh tình trạng sạc quá mức hoặc xả quá sâu – hai nguyên nhân phổ biến khiến pin lưu trữ nhanh hỏng.
Nếu coi tấm pin năng lượng mặt trời là “trái tim” của hệ thống, thì bộ điều khiển sạc chính là trái tim thứ hai, giúp duy trì sự ổn định, an toàn và hiệu suất cao cho toàn bộ hệ thống.
2. Cấu tạo của bộ điều khiển sạc năng lượng mặt trời
Một bộ điều khiển sạc năng lượng mặt trời thường được cấu tạo từ 3 nhóm linh kiện chính:
a. Mạch đo và điều khiển
Phần này bao gồm:
-
Cảm biến dòng và điện áp để đo công suất đầu vào, đầu ra.
-
Vi điều khiển (microcontroller) để xử lý tín hiệu, tính toán và ra lệnh cho mạch công suất điều chỉnh quá trình sạc.
-
Hệ thống hiển thị LCD hoặc LED giúp người dùng dễ dàng theo dõi trạng thái hoạt động.
b. Mạch công suất
Đây là nơi thực hiện các quá trình chuyển đổi điện năng, gồm:
-
MOSFET hoặc IGBT dùng để đóng/ngắt dòng sạc.
-
Bộ chuyển đổi DC-DC giúp điều chỉnh điện áp từ tấm pin xuống mức phù hợp cho ắc quy.
-
Mạch bảo vệ chống ngược cực, quá áp, quá dòng và ngắn mạch.
c. Hệ thống bảo vệ và giao tiếp
-
Bảo vệ ắc quy khi điện áp xuống thấp hoặc sạc đầy.
-
Giao tiếp RS485, USB hoặc Bluetooth (tùy dòng cao cấp) để kết nối với máy tính hoặc điện thoại, phục vụ giám sát từ xa.
Xem thêm: Lợi ích khi lắp đặt hệ thống điện năng lượng mặt trời cho gia đình – Giải pháp tiết kiệm và bền vững
3. Phân loại bộ điều khiển sạc năng lượng mặt trời
Hiện nay có hai loại bộ điều khiển sạc phổ biến nhất: PWM và MPPT. Mỗi loại có nguyên lý hoạt động và ứng dụng riêng.
a. Bộ điều khiển sạc PWM (Pulse Width Modulation)
PWM là loại truyền thống, hoạt động dựa trên nguyên lý điều chế độ rộng xung. Khi điện áp pin mặt trời cao hơn điện áp ắc quy, bộ điều khiển PWM sẽ ngắt/mở dòng điện liên tục, giữ cho điện áp sạc ổn định ở mức phù hợp.
Ưu điểm:
-
Giá thành rẻ, thiết kế đơn giản.
-
Dễ sử dụng, ít hỏng hóc.
Nhược điểm:
-
Hiệu suất chuyển đổi chỉ đạt 70–80%.
-
Không tận dụng được toàn bộ công suất từ tấm pin, đặc biệt khi nhiệt độ thay đổi hoặc ánh nắng yếu.
Loại này phù hợp với hệ thống nhỏ, ví dụ như đèn năng lượng mặt trời, camera năng lượng mặt trời, hoặc bộ sạc mini cho ắc quy 12V.
b. Bộ điều khiển sạc MPPT (Maximum Power Point Tracking)
MPPT là công nghệ tiên tiến hơn, có khả năng tự động dò tìm điểm công suất cực đại của tấm pin (Maximum Power Point) để thu được dòng điện tối đa.
Ví dụ: nếu tấm pin 18V sạc cho ắc quy 12V, bộ MPPT sẽ tự điều chỉnh để chuyển đổi điện áp dư thừa thành dòng điện, giúp tăng hiệu suất sạc lên đến 98%.
Ưu điểm:
-
Hiệu suất cao, tiết kiệm năng lượng.
-
Phù hợp cho hệ thống lớn: nhà ở, trạm viễn thông, trang trại năng lượng mặt trời.
Nhược điểm:
-
Giá thành cao hơn PWM.
-
Cấu tạo phức tạp, yêu cầu linh kiện chất lượng.
4. Chức năng chi tiết của bộ điều khiển sạc năng lượng mặt trời
Dù là loại PWM hay MPPT, hầu hết bộ điều khiển sạc hiện nay đều có các chức năng chính sau:
a. Điều chỉnh dòng sạc và điện áp sạc
Giúp đảm bảo ắc quy được sạc đúng ngưỡng (ví dụ: 14.4V đối với ắc quy 12V), tránh sạc quá mức gây nóng hoặc phồng ắc quy.
b. Ngắt sạc khi ắc quy đầy
Khi ắc quy đạt điện áp tối đa, bộ điều khiển sẽ tự động ngắt sạc và chuyển sang chế độ “floating” (duy trì điện áp ổn định), giúp kéo dài tuổi thọ pin.
c. Bảo vệ quá xả
Nếu điện áp ắc quy giảm dưới mức an toàn (ví dụ 11V), bộ điều khiển sẽ ngắt tải để bảo vệ ắc quy khỏi xả kiệt.
d. Bảo vệ ngược cực và quá dòng
Trong trường hợp đấu sai cực (+/-) hoặc có dòng điện đột ngột, mạch bảo vệ sẽ kích hoạt, tránh hư hỏng hệ thống.
e. Tự động bù nhiệt độ
Một số bộ điều khiển cao cấp có cảm biến nhiệt độ để điều chỉnh điện áp sạc theo môi trường, rất hữu ích cho hệ thống lắp ngoài trời.
f. Hiển thị thông số hoạt động
Màn hình LCD hiển thị thông tin về điện áp pin, dòng sạc, dung lượng ắc quy, công suất đầu ra… giúp người dùng dễ dàng theo dõi.
5. Hướng dẫn lựa chọn bộ điều khiển sạc phù hợp
Để chọn được bộ điều khiển sạc năng lượng mặt trời hiệu quả, bạn cần chú ý các yếu tố sau:
a. Điện áp hệ thống
Xác định rõ hệ thống sử dụng ắc quy 12V, 24V hay 48V để chọn bộ điều khiển tương ứng. Một số dòng MPPT hiện đại hỗ trợ nhận diện tự động điện áp.
b. Dòng sạc tối đa (A)
Dòng sạc của bộ điều khiển phải lớn hơn hoặc bằng dòng cực đại của tấm pin.
Ví dụ: Hệ thống có 2 tấm pin 150W – 12V, tổng dòng sạc khoảng 25A → nên chọn bộ điều khiển 30A trở lên.
c. Loại công nghệ (PWM hay MPPT)
-
PWM: phù hợp cho hệ thống nhỏ, giá rẻ.
-
MPPT: phù hợp cho hệ thống chuyên nghiệp, cần hiệu suất cao.
d. Thương hiệu uy tín
Một số thương hiệu được đánh giá cao tại Việt Nam như Luxpower, Deye, EPEVER, Victron, Growatt, Renogy, hoặc các bộ điều khiển tích hợp sẵn trong inverter điện năng lượng.
6. Bảo trì và sử dụng an toàn
Để bộ điều khiển sạc hoạt động ổn định và bền lâu, bạn nên:
-
Lắp đặt nơi thoáng mát, tránh nước và ánh nắng trực tiếp.
-
Kiểm tra định kỳ dây kết nối và đầu cực để tránh lỏng, oxi hóa.
-
Vệ sinh bụi bẩn trên màn hình và khe tản nhiệt mỗi 3–6 tháng.
-
Không kết nối pin mặt trời khi ắc quy chưa đấu vào bộ điều khiển, vì có thể gây lỗi điện áp.
Một bộ điều khiển sạc tốt có thể hoạt động ổn định 5–10 năm, giúp tiết kiệm đáng kể chi phí bảo trì cho hệ thống năng lượng mặt trời.
7. Kết luận
Bộ điều khiển sạc năng lượng mặt trời là thành phần không thể thiếu trong bất kỳ hệ thống điện mặt trời độc lập nào. Dù bạn chỉ sử dụng cho đèn sân vườn, camera năng lượng mặt trời, hay hệ thống điện dự phòng cho hộ gia đình, việc lựa chọn đúng loại bộ điều khiển sẽ quyết định hiệu suất, độ an toàn và tuổi thọ toàn hệ thống.
